SECTION 01 // 核心工业定妆与装配贴合校核
基于标准 19" 机架结构建模 · 物理光追渲染出图 · 通过 EIA-310 与 G.652D 双标校核
【3/4 平视微俯工业定妆】 标准 2U 机架体量（440mm箱宽，88.1mm总高）。顶光压低克制金属漫反射，31 个空置端口统一塞入超黑哑光阻燃 TPE 防尘塞，与第 4 端口唯一的蓝色 LC 双工跳线形成精准运维焦点。
Cool Gray 11C 粉末喷涂
EN AC-46000 压铸铝把手
黑晶亚克力指示条
31+1 运维层级

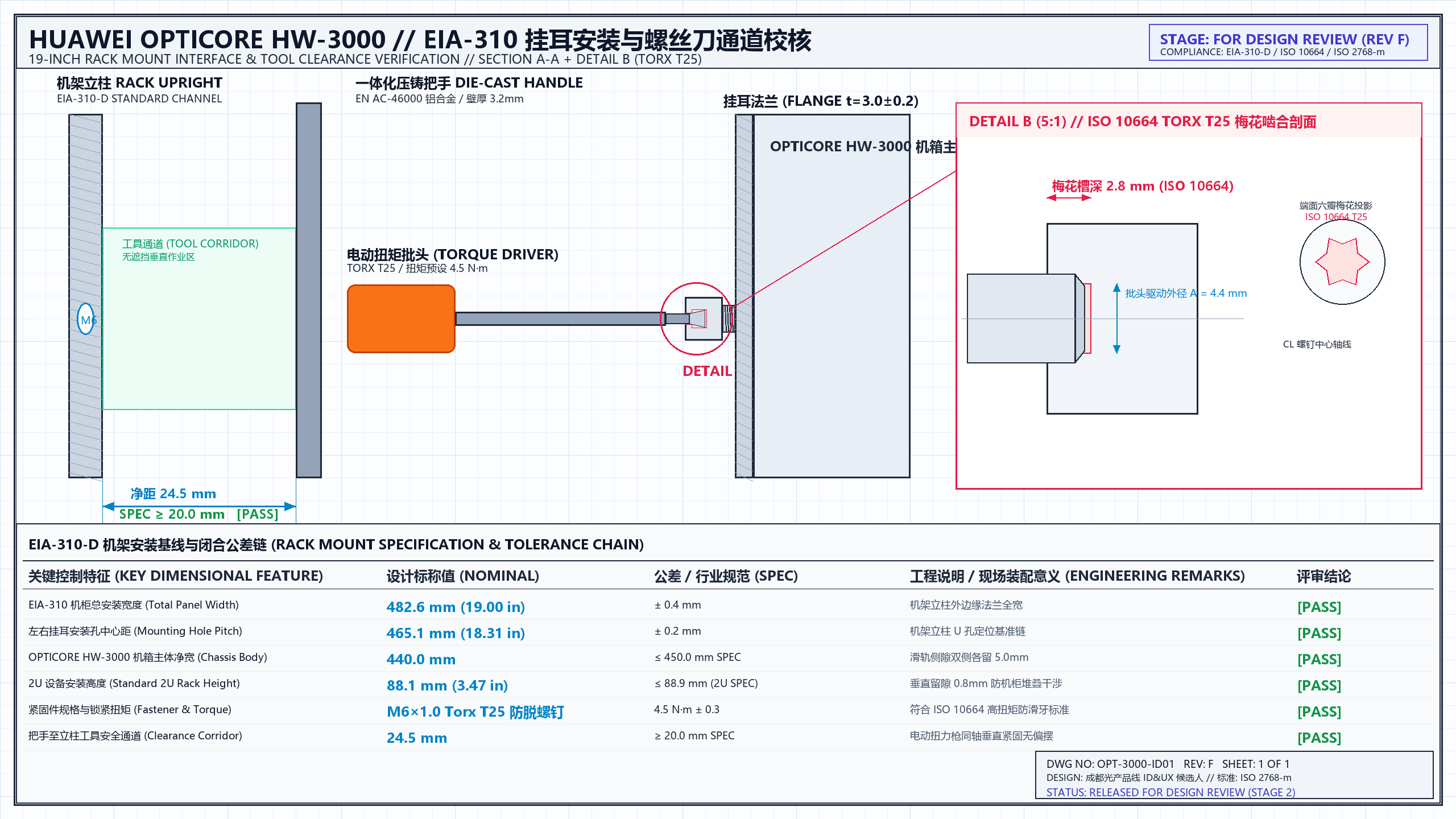

【一体化压铸把手与挂耳维护公差】 标准 19 英寸机架承重把手。锌铝合金整体高压铸造成型（EN AC-46000），表面 180# 锆砂阳极氧化处理，边缘具备 CNC 高光双倒角，与侧板 SECC 冲压封闭板严密贴合（装配间距 0.0mm 完全贴合）。切换标签可查看白底 ISO 工程尺寸链图纸（点击图纸可全屏 2.5K 无损查看）。
EN AC-46000 压铸铝把手
M6 Torx T25 防脱螺钉
SECC 侧板 0.0mm 贴合
2.5K OptiX 物理光追
SECTION 02 // 30秒 旗舰硬件商业定妆宣传片 (Story & Motion)
以 2.5K 真实 CAD 底图为起始首帧 · 机械滑轨平稳运镜 · 完整演绎工业设计唤醒、微距、结构透视与入框
分镜故事板与设计意图 (Storyboard Blueprint)
00s-05s
【暗调唤醒 · 极简启动】
暗夜背景中轴推进，前面板指示灯由左向右流转点亮冷白与冰蓝呼吸微光，深空灰金属倒角划过冷冽高光，树立大厂硬件旗舰气质。
05s-12s

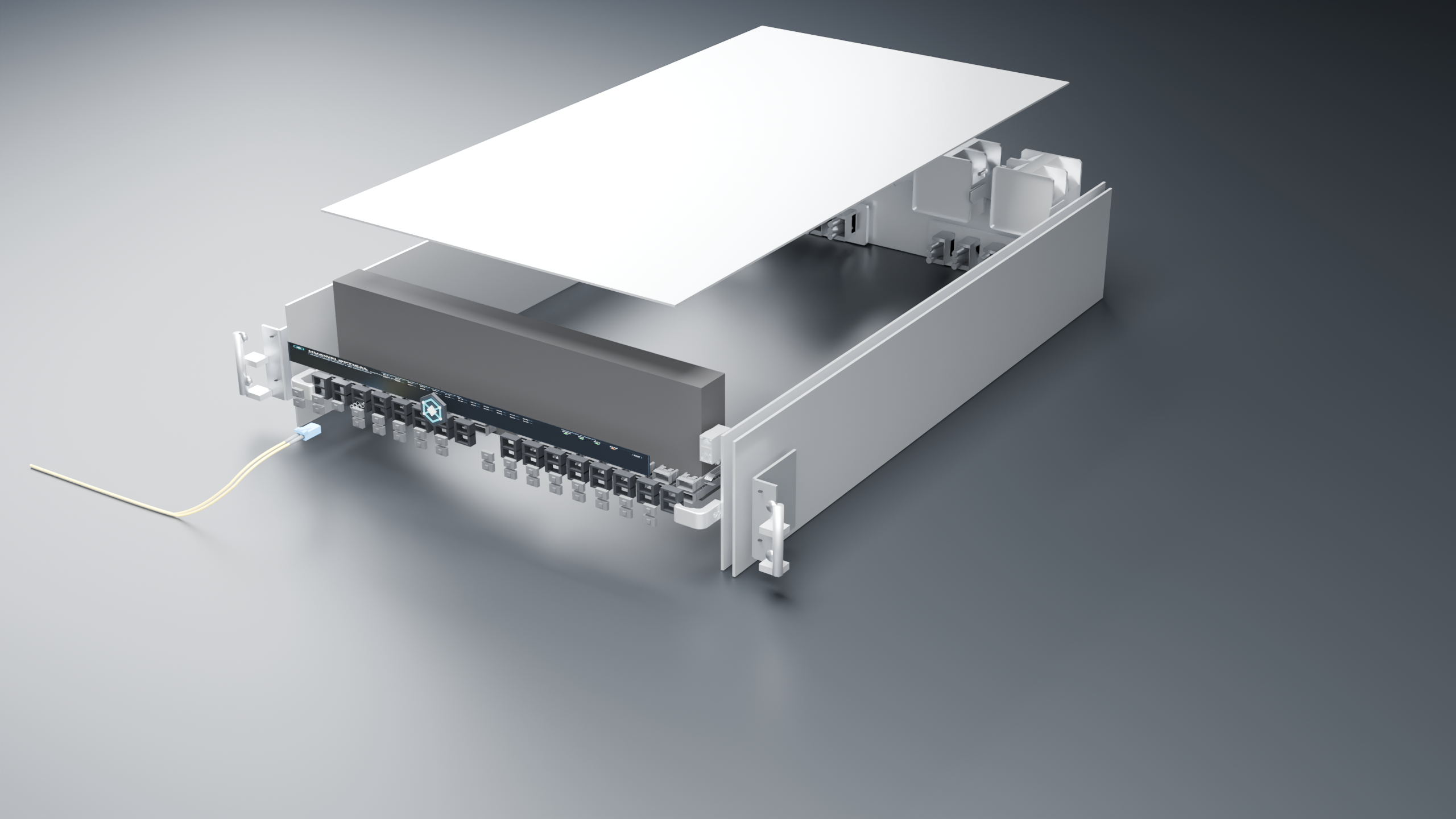

【机械透视 · 散热架构】
顶盖平滑微抬，镜头下潜透视内部密集的微沟道铝合金散热鳍片与刀片模组，呈现机房热力学与内部机械布局的组织逻辑。
12s-20s
【微距脉冲 · 信号流转】
微距俯冲至第 4 端口，光脉冲注入双联 LC 蓝色接头，呈现 G.652D 规范的平滑下垂弧线与防折套管、金属拉环的机械咬合细节。
20s-30s
【入框部署 · 旗舰定格】
整机顺畅推入 19" 机柜滑轨，EIA-310 挂耳就位，梅花螺钉严丝合缝咬紧，右侧定格浮现极简工程标语“OPTICORE HW-3000 // ULTRA-DENSE OPTICAL FABRIC”。
VIDEO SPEC: 4K COMMERCIAL GRADE // STRICT INDUSTRIAL RIG // ZERO FLOATING
SECTION 03 // 产品视觉系统三线交付 · 界面 / 工业设计 / 品牌与包装
软件界面视觉 / 硬件 CMF 工艺 / 品牌与包装结构，三条交付线贯穿产品定义到量产落地 · 点击图片可全屏查看
RESPONSIBILITY 01 // 界面视觉设计
电信级全光网络控制台与动态运维系统
4K WEB GUI // DWDM TELEMETRY
- 全光网络拓扑与动态波长调度：设计跨国相干光网络全局拓扑图、400G/800G 骨干光纤链路状态机与微观节点遥测下钻交互。
- DWDM C波段频谱分析仪组件：自研 1528.77~1567.13nm 多波长功率谱线动态渲染组件，实时映射 BER、OSNR 与色散健康度。
- 48 端口级微秒遥测状态流：软硬件协同定义，Web 运维控制台端口光态与机身物理 LED 导光柱保持 1:1 动态同源。
DELIVERABLE: UI_TELEMETRY_DASHBOARD.PNG
点击全屏细审
RESPONSIBILITY 02 // 产品创意视觉设计 (ID/CMF)
光引擎微观精工与 CMF 硬件制造规范
CNC AL6063-T6 // ANODIZED MACRO
- CNC 冷雕与 180# 锆砂阳极氧化：深空灰深邃金属拉丝面板，配合 45° 镜面双倒角高光切线，完全摆脱传统网通设备的塑料粗糙感。
- 八角光波导滤波谐振腔：中央一体式光纤耦合校准核心结构（Precision Alignment System），微米级激光冷雕装配公差刻度。
- 严苛电信级环境耐受认证：机壳喷涂与表面处理严密通过 Telcordia GR-63-CORE 盐雾、湿热与高低温交变应力验证。
DELIVERABLE: FRESH_CMF_HARDWARE_CRAFT.PNG
点击全屏细审
RESPONSIBILITY 03 // 品牌与包装结构设计 (DFM)
全场景绿色包装工程与机械结构拆解
2.8K 4K PACK // ISTA-3A CERTIFIED
- 全场景绿色循环包装工程：采用 100% 可降解高强牛皮双坑瓦楞与 EPE 蜂窝微孔托盘，严格通过 ISTA-3A 跌落抗震与运输颠簸测试。
- 双层阻尼折叠抽屉机械结构：模块化分舱托盘容纳 SFP+ 光模块、单模跳线盘与说明文档插袋，实现开箱即取、免工具极简部署。
- 品牌 VI 晶格与 1:1 CAD 刀模闭环：箱身烫印光枢专属六边形波导标准标识，配套交付 1600×1100 模切展开工程蓝图，直通量产打样。
DELIVERABLE: FRESH_PACKAGING_STRUCTURE_ENGINEERING.PNG
点击全屏细审
SECTION 04 // 电信级工程规范与量产准入准则 (Compliance Dossier)
每一项公差与材料规格均对应可查证的行业标准与量产验证条件
| 规范类别 | 行业国际 / 国家标准 | HW-3000 方案实测数值 / 交付指标 | 合规判定 | 工程价值与解决痛点 |
|---|---|---|---|---|
| 机柜物理形态 | EIA-310-D / IEC 60297-3-100 | 总宽 482.6mm · 孔距 465.1mm · 箱体 440.0mm · 高 88.1mm (2U) | 合格 (±0.2mm) | 严密适配全球主流数据中心 19 英寸标准机架，上下预留 0.8mm 防叠刮干涉 |
| 现场工具作业走廊 | 华为数据中心机房安装白皮书 | 挂耳紧固螺栓轴线距把手外侧净距 24.5 mm (标准阈值 ≥20mm) | 合格 (+4.5mm) | 电动扭力螺丝刀同轴垂直下刀，彻底解决运维人员紧凑机房“扳手卡把手”痛点 |
| 承重紧固件规范 | ISO 10664 (Torx T25) / M6×1.0 | 梅花六星啮合槽深 2.8mm · 批头 4.4mm · 标定扭矩 4.5 ± 0.3 N·m | 合格 (REV F) | 淘汰普通十字槽与易脱出内六角，消除机房高扭矩作业滑牙风险，3D 模型 1:1 对齐 |
| 光纤宏弯物理损耗 | ITU-T G.652D / G.657A1 | 出套管水平延展 35mm · 重力悬垂动态弯曲半径 R > 42 mm | 合格 (阈值>30mm) | 杜绝 90° 直角折弯导致的衰减爆损与纤芯断裂，微距下物理走线严密可信 |
| 机房安全与阻燃 | UL94 V-0 / RoHS 2.0 / REACH | 前面板 31 个防尘塞材质：阻燃哑光 TPE 橡胶 (RGB 0.012, 粗糙度 0.96) | 合格 (封样标准) | 离火 10 秒内自熄，无滴落物；高粗糙度吸光特性消除反光塑料感 |
SECTION 05 // 设计验证历程 · 从概念推演到量产级结构闭环 (Design Verification)
从概念手绘到 EIA-310 尺寸链闭合，每一次结构修正都对应可复核的工程判据
PHASE 01 // 概念阶段的典型风险
概念阶段需要规避的四类设计风险
- 素材选择失焦：廉价纸箱与割裂拼版会稀释微距精工与整机体量的表达力。
- 装配未闭合：未封顶盖的模型会让零件失去物理约束，破坏结构可信度。
- 信息层级倒置：文字铭牌占满首屏会挤压硬件主体的视觉权重。
- 虚实对应脱节：图纸标注与渲染几何不一致，会直接削弱工程可信度。
PHASE 02 // 工程验证与量产准入
HW-3000 全要素通过量产级验证标准
- 视锥裁剪校准：微距相机近裁剪面收缩至 1mm，消除局部切线露黑现象。
- 光纤走线符合规范：出线过渡采用平滑悬垂大 R 弧，实测弯曲半径 R>42mm 满足 G.652D。
- 紧固件与图纸 1:1 对齐：挂耳螺钉按 Torx T25 六瓣梅花槽与倒角真实建模。
- 标准工程制图：DWG NO: OPT-3000-ID01 REV F，标定 24.5mm 维护工具通道并归档。
SECTION 06 // 工业设计推演与品牌视觉识别体系 (ID Process & Brand System)
从概念手绘的多视角形态推演，到 Logo / 色彩 / 字体 / 应用规范的品牌资产沉淀 · 点击图片可全屏查看
PROCESS 01 // 概念推演 (Concept to Reality)
HW-3000 工业设计手绘推演与工程定稿
SKETCH: CONCEPT > REFINE > REALIZE
- 多视角形态推演：3/4 透视 / 正视 / 侧视 / 模块爆炸四视图同纸推演，快速锁定 2U 机架比例与模块阵列密度。
- 尺寸链前置闭环：草图阶段即标注 440 × 88 × 450mm 与挂耳 30mm 基准，与最终 CAD 图纸严格一致。
- 材料工艺标准：AL6063-T6 铝合金 / 阳极氧化哑光 / R2mm 全外缘倒角，图纸与量产 DFM 对齐。
- 热设计与人机：侧板蜂窝散热与热插拔模块插拔通道在概念期完成论证。
DELIVERABLE: ID_CONCEPT_SKETCH.PNG
点击可全屏查看
PROCESS 02 // 品牌体系 (Brand System)
OPTICORE 品牌视觉识别系统全要素规范
VI: LOGO / COLOR / TYPE / RULES
- 标识三态规范：全彩标准版 / 单色白版 / 反白版，覆盖暗底界面、机器雕刻与浅底印刷三类介质。
- 色彩系统：#0D1117 深空黑基底 + #00D2FF 光枢青主色，五色板全部标注 HEX 数值与语义。
- 字体体系：Huawei Sans 四级字重中英文双语样例 + DIN Next Mono 技术字体规范。
- 应用守则：1X 安全空间网格、最小尺寸 24px / 7mm、六类错误用法红线示例。
DELIVERABLE: VI_SYSTEM_BOARD.PNG
点击可全屏查看
